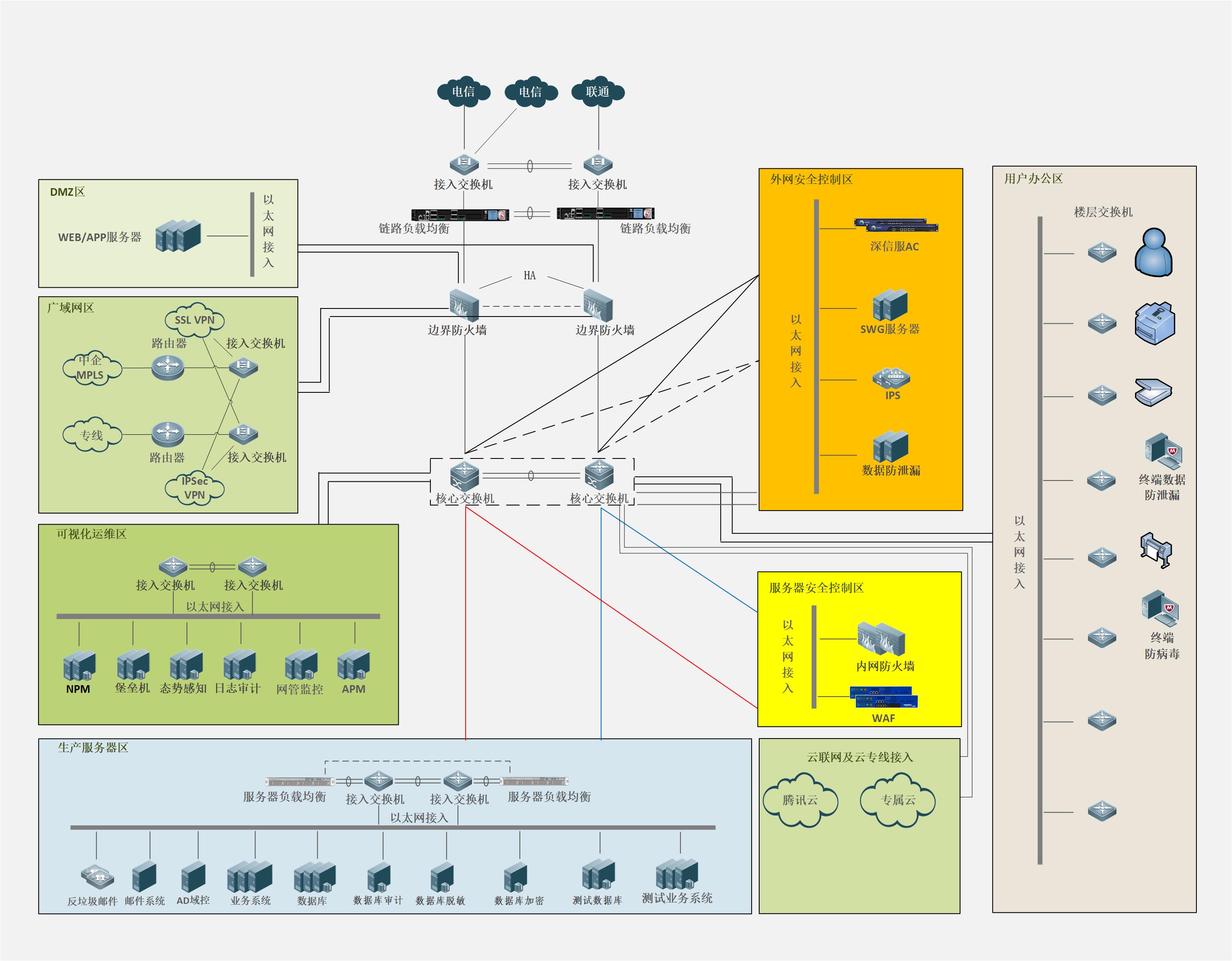

资源名称：某大型企业IT网络总体架构图拓扑图汽车制造业1万人以上规模.vsd，需用Visio软件打开

网络架构图详情：

IT 网络总体架构图和拓扑图是用于描述 IT 网络结构和设备连接关系的重要工具：

网络拓扑图基础

• 定义：网络拓扑图是通过图形化方式展示网络设备（如路由器、交换机、服务器）之间的逻辑或物理连接关系的图表。
• 节点与链路：节点是网络单元，包括数据处理设备、通信控制设备和数据终端设备等。链路是两个节点间的连线，分物理链路和逻辑链路。

常见网络拓扑结构

• 星型拓扑：所有节点通过独立链路连接至中央集线器或交换机。优点是结构简单、建网容易、控制相对简单，容易进行重新配置和维护。缺点是属集中控制，主节点负载过重，可靠性低，通信线路利用率低。
• 总线型拓扑：所有的入网计算机均接入到一条通信线上，为防止信号反射，一般在总线两端连有终结器匹配线路阻抗。优点是信道利用率较高，结构简单，价格相对便宜。缺点是同一时刻只能有两个网络节点相互通信，网络延伸距离和容纳节点数有限，一处连接问题会影响整个网络。
• 环型拓扑：节点首尾相连形成闭环，信息按固定方向流动。优点是传输控制机制较为简单，实时性强。缺点是一个节点出现故障可能会终止全网运行，可靠性较差。
• 树型拓扑：是星型拓扑的层级扩展，呈三角形分级分布。相对星型结构降低了通信线路成本，但增加了网络复杂性，除最低层节点及其连线外，任一节点或连线的故障均影响其所在支路网络的正常工作。
• 网状拓扑：分为全连接网状和不完全连接网状。全连接网状中，每一个节点和网中其它节点均有链路连接；不完全连接网中，两节点之间不一定有直接链路连接，依靠其它节点转接。优点是节点间路径多，可靠性高，网络扩充和主机入网比较灵活、简单。但网络关系复杂，建网不易，网络控制机制复杂。
• 混合拓扑：结合了多种基本拓扑的特点，形成复杂的网络结构，可根据不同区域、不同需求灵活选择拓扑结构，综合发挥各种拓扑结构的优势，但管理和维护相对复杂。

网络架构分层

• 核心层：负责数据的高速转发，是网络的核心枢纽，通常由高性能的核心交换机或路由器组成，要求具备高可靠性、高吞吐量和低延迟等特性。
• 汇聚层：将接入层的设备连接起来，进行数据的汇聚和初步处理，如 VLAN 划分、路由汇总、访问控制等，同时将数据转发到核心层。汇聚层设备需要具备一定的处理能力和端口密度。
• 接入层：主要用于连接终端设备，如计算机、打印机、IP 电话等，为用户提供网络接入服务。接入层设备注重端口数量和接入方式的多样性，以满足不同用户的接入需求。

网络拓扑图的作用

• 可视化网络结构：清晰展示网络中设备的连接方式和布局，帮助网络工程师和管理员直观理解网络的整体架构。
• 分析和规划网络架构：在设计阶段，帮助工程师评估不同拓扑结构对网络性能、可靠性和扩展性的影响，从而选择合适的拓扑结构进行优化设计。
• 指导设备部署和连接：在实施阶段，指导设备的布置和连接，确保设备按设计要求正确连接和配置，提高网络的稳定性和可维护性。
• 识别单点故障和优化性能：通过拓扑图可识别潜在单点故障，便于设计冗余路径或备用设备，提高网络可靠性和容错能力，同时有助于优化网络性能，如合理进行路由选择和数据流量管理。
• 支持网络管理和维护：在日常运维中，是管理网络的重要工具，帮助管理员快速定位和解决网络问题，进行变更管理和配置更新，保障网络系统高效运行。
